TASTSPITZEN
TASTSPITZENFERTIGUNG
Präzision – auf die SPITZE getrieben
In der Qualitätssicherung entscheidet nicht nur die Prüftechnik, sondern auch die Präzision des Messkontakts. Deshalb fertigen wir bei Buchert + Feil eigene Tastspitzen für das taktile Konturenmessen – abgestimmt auf die Anforderungen modernster Prüfprozesse und individueller Kundenspezifikationen.
Die Herstellung erfolgt auf speziell ausgerüsteten Präzisionsschleif- und Poliermaschinen, mit denen wir feinste Konturen und Radien realisieren – bis hinunter zu Spitzenradien von 0,025 mm.
So entstehen Tastnadeln, die sich durch hohe Formtreue, Oberflächengüte und Reproduzierbarkeit für zuverlässige und belastbare Messergebnisse in der Qualitätssicherung auszeichnen.
PROFITIEREN SIE VON UNSEREN VIELSEITIGEN MÖGLICHKEITEN
EIGENSCHAFTEN & VORTEILE
EIGENSCHAFTEN & VORTEILE -
Höchste Präzision
Fertigung feinster Spitzenradien von 0,015 bis 0,1 mm für exakte Messergebnisse.
-
Formvielfalt ohne Grenzen
Von einfachen 2D-Strukturen bis zu komplexen 3D-Geometrien und Freiformflächen – jede Kontur ist möglich. Mögliche Schneidenformen: Flächen | Ballig | Kegel | Rund.
-
Alles aus einer bewährten Hand
Von Beratung, Planung und Konstruktion bis zur individuellen Tastspitzenfertigung nach Ihrem Anforderungsprofil und Zeichnungen – wir begleiten Sie durch den gesamten Prozess.
-
Maximale Wiederholgenauigkeit
Stabile und reproduzierbare Messbedingungen – für höchste Zuverlässigkeit.
-
Oberflächengüte auf höchstem Niveau
Geringe Reibung und minimale Messabweichung durch hochpräzise Bearbeitung.
-
Optionale Oberflächen-Individualisierung
Für besonders anspruchsvolle Anwendungen kann die Oberfläche zusätzlich beschriftet oder veredelt werden.
-
Flexibilität – in Fertigung & Größen
• Maximale Flexibilität insbesondere bei Sonderformen, Kleinserien oder kurzfristige Anpassungen
• Variabilität der Stückzahlen – Fertigung bereits ab 1 Stück möglich.
• Größenbereich bei der Bauteilabmessung von 0,5 bis 100 mm.
-
Garantierte Qualitätssicherheit
Digitale Prozesse, ein moderner Maschinenpark sowie durchgängige Messungen und Prüfungen der Bauteile stellen sicher, dass Maßhaltigkeit, Oberflächenqualität und Toleranzen exakt nach Ihren Vorgaben eingehalten werden.
-
Umfangreiche Prüfprozesse
Jede gefertigte Spitze wird zur Abnahme, Prüfung sowie Qualitätssicherung individuell vermessen – auf Wunsch mit Kalibrierprotokoll sowie Seriennummer.
-
Lückenlose Rückverfolgbarkeit
Detaillierte Dokumentation von der Herstellung bis zum Einsatz im Prüfprozess sind, je nach Anforderungen, möglich.
-
Schnelligkeit durch Inhouse-Fertigung
Kurze Wege, schnelle Reaktionszeiten und höchste Flexibilität bei Sonderwünschen.
-
Nachhaltigkeit
Ressourcenschonende Fertigung durch optimierte Prozesse und reduzierten Materialeinsatz.
ANWENDUNGSBEREICHE & BRANCHEN
ANWENDUNGSBEREICHE & BRANCHEN Typische Einsatzbereiche:

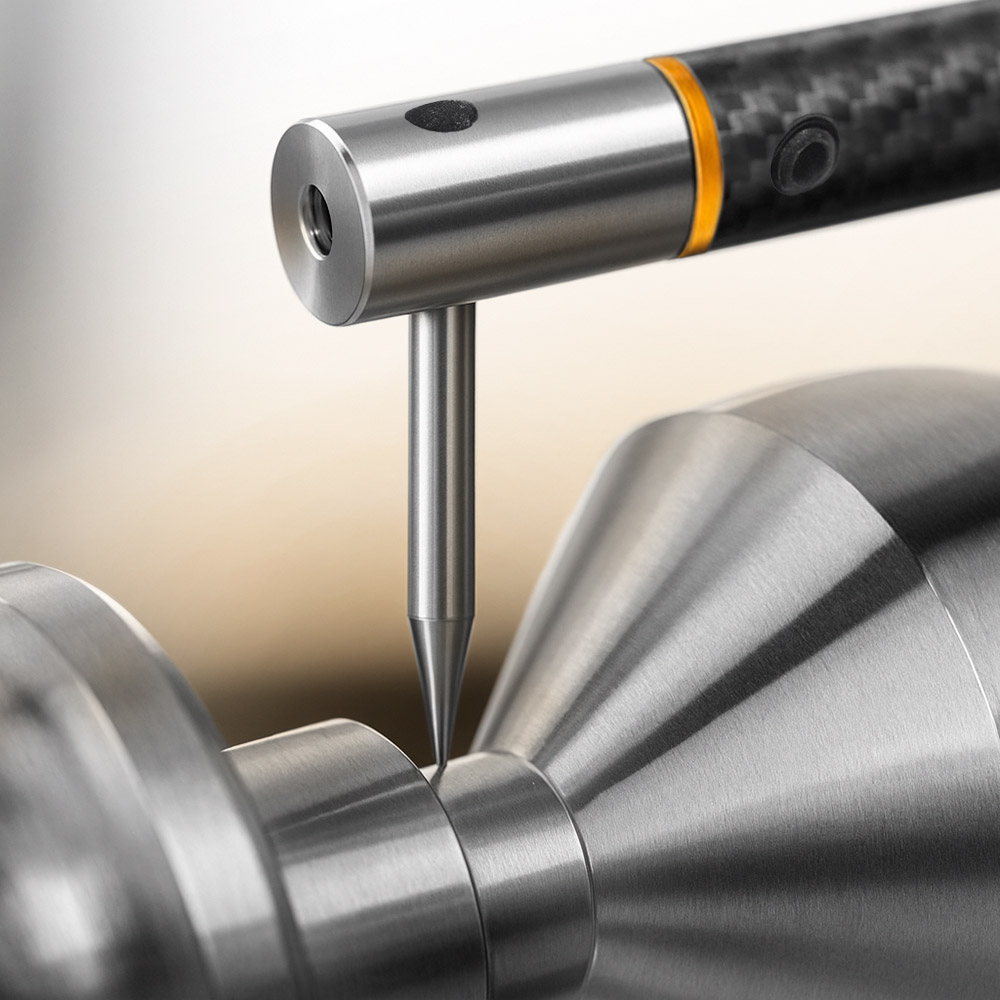

- Taktile Konturenmessung an komplexen Bauteilen
- Maßprüfung in engen Toleranzbereichen

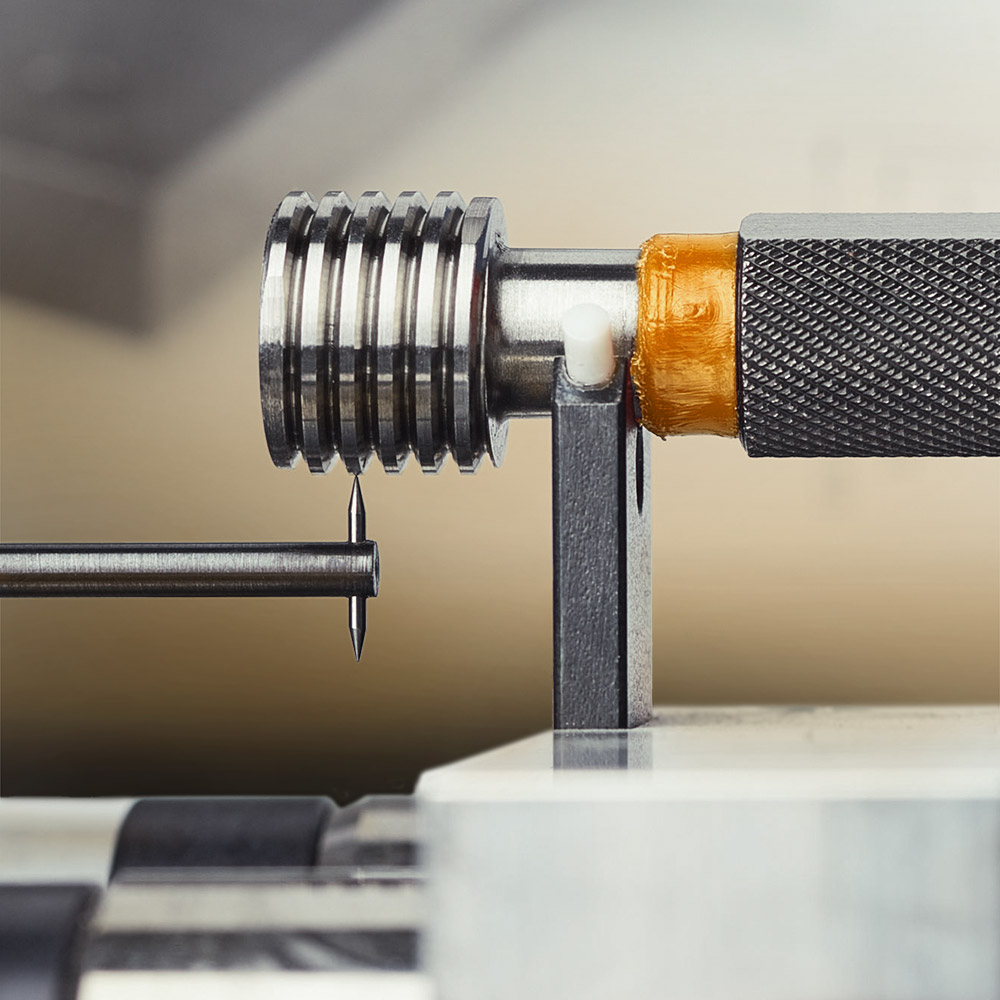

- Gewinde Messungen
- Einsatz in automatisierten QS-Systemen
- Erstmusterprüfungen oder Serienprüfungen
- Form- und Lagemessungen im Mikrometerbereich
- Forschung und Entwicklung, Laborumgebungen
Tastspitzen kompatibel mit verschiedenen Kontur- & Gewindemessgeräten sowie Marken:
- Mahr
- ZEISS
- Jen Optik
- Hommel
- Mitutoyo
- T&S – Längenprüftechnik (ConturoMatic)
- Triebworx
- Hoffmann
- Optacom
DAS VERFAHREN
DAS VERFAHREN - Die Fertigung unserer Tastspitzen erfolgt in einem spezialisierten Fertigungsprozess, bei dem modernste Schleif- und Poliertechnik zum Einsatz kommt.
- Ausgewählte Materialien – wie hochfester Stahl, Feinkorn-Hartmetall oder Keramik – werden zunächst auf präzise Grundformen gebracht.
- Anschließend erfolgen das Feinschleifen und Polieren, mit denen die gewünschten Spitzenradien und Konturen erzeugt werden.
- Durch definierte Fertigungsschritte und enge Prozesskontrollen stellen wir sicher, dass jede Tastspitze den geometrischen Anforderungen exakt entspricht.
- Sonderformen oder spezielle Geometrien können auf Basis von Zeichnungen oder digitalen Modellen individuell gefertigt werden.
- Auch eine optionale Oberflächenbeschriftung oder Seriennummer kann direkt im Fertigungsprozess integriert werden.
- Die Qualität wird durch eine abschließende Vermessung jeder einzelnen Spitze sichergestellt – nach Bedarf auch mit dokumentiertem Kalibrierprotokoll.
WERKSTOFFE
WERKSTOFFE Wir fertigen CNC-Frästeile nach Ihren Werkstoffvorgaben.
Folgende Werkstoffe können von uns verarbeitet werden:
- Hartmetall feinst Korn
- Keramik
- Stahl
TASTSPITZEN – ART & AUSFÜRUNGEN
TASTSPITZEN – ART & AUSFÜRUNGEN Unsere Fertigung erlaubt eine Vielzahl an Varianten – ganz nach Ihrem Bedarf:
- Einfache Spitze

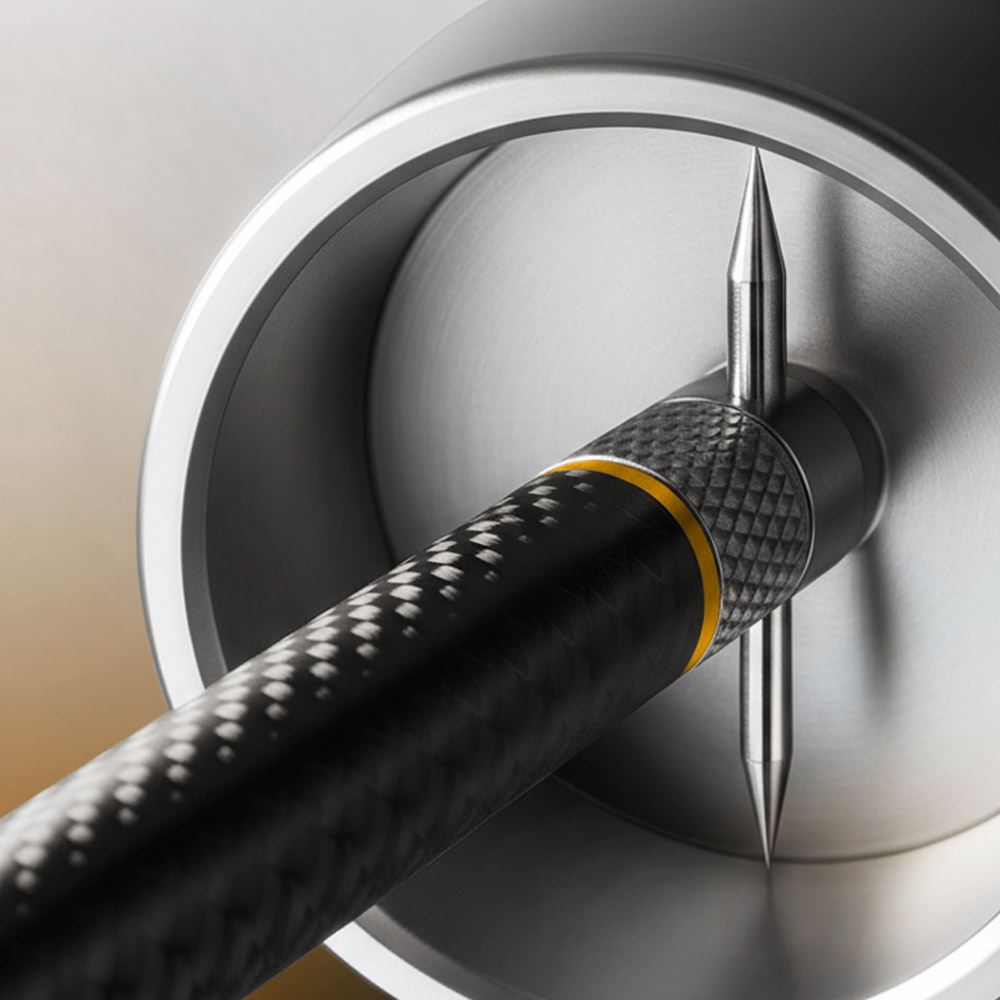

- Doppelspitze
- Einfache Kegelspitze
- Doppelkegelspitze
- Sonderanfertigung – nach Ihrem Anforderungsprofil
Tastspitzen – Größen:
- Länge von 3 bis 100 mm möglich
- Durchmesser von 0,5 bis 5 mm möglich
- Spitzengeometrie, Radien, Winkel und Schaftdurchmesser sind variabel und anpassbar.
ABLAUF IM ÜBERBLICK
ABLAUF IM ÜBERBLICK - Konstruktion & Datenaufbereitung
Ihre Anforderungen werden mittels moderner CAD-/CAM-Systeme präzise aufbereitet – für eine schnelle Programmierung, optimale Werkzeugbahnen und höchste Maßhaltigkeit. - Beschaffung des Rohmaterials
Auswahl und Bereitstellung qualitativ hochwertiger Rohmaterialien, abgestimmt auf Ihre spezifische Anwendung und gewünschte Standzeit. - Schleifbearbeitung
Jede Tastspitze wird optisch kontrolliert und der Spitzenradius individuell vermessen – auf Wunsch mit Kalibrierprotokoll und Seriennummer. - Konstruktion & Datenaufbereitung
Ihre Anforderungen werden mittels moderner CAD-/CAM-Systeme präzise aufbereitet – für eine schnelle Programmierung, optimale Werkzeugbahnen und höchste Maßhaltigkeit. - Lieferung
Termingerechte und dokumentierte Auslieferung Ihrer Tastspitzen – zuverlässig, nachvollziehbar und bereit für den sofortigen Einsatz.
PRÄZISION IN JEDER DIMENSION
MARKENÜBERGREIFEND SOWIE INDIVIDUELLE FERTIGUNG NACH IHREM ANFORDERUNGSPROFIL
